Advanced Calibration Sphere ACS-1 (ACS-1) — эталонная калибровочная сфера Renishaw, которая используется совместно с измерительными зондами станка (например, серий RMP, OMP) и специализированными циклами программного обеспечения стойки ЧПУ. Задача ACS-1 — дать станку эталонную геометрическую точку отсчёта, по которой автоматически определяется фактический диаметр стилуса щупа и корректируется его настройка без обращения к отдельной координатно-измерительной машине (КИМ).

Преимущества Renishaw Advanced Calibration Sphere ACS-1

Главное преимущество ACS-1 — калибровка щупа прямо в рабочей зоне станка, без демонтажа детали и остановки производственного цикла на длительное время. Сфера жёстко устанавливается на столе или в приспособлении, а цикл калибровки, зашитый в соответствующий пакет ПО, обходит её по заданной траектории и рассчитывает поправки автоматически. Поскольку одна и та же сфера может применяться с разными измерительными щупами Renishaw, комплект получается универсальным: меняется только программный модуль под конкретную стойку — Siemens, Fanuc, Mazak или Okuma. Это удобно для парка станков с разными системами управления на одном производстве.

Технические характеристики Renishaw Advanced Calibration Sphere ACS-1

Параметр	Значение
Тип изделия	Эталонная калибровочная сфера с комплектом ПО для стойки ЧПУ
Назначение	Автоматическая калибровка диаметра стилуса измерительного щупа
Совместимость по щупам	Измерительные зонды Renishaw для обрабатывающих центров (уточняйте по руководству станка)
Исполнения ПО	Siemens (циклы Siemens), Okuma, Mazak Integrex/Vortex, Fanuc Macro B / Makino / Mitsubishi Meldas
Способ установки	Крепление на столе станка или в приспособлении в зоне действия щупа
Результат калибровки	Уточнённый диаметр стилуса и смещение центра для последующих измерительных циклов

Где купить оригинальный Renishaw Advanced Calibration Sphere ACS-1?

«Эффективное производство» поставляет оригинальные комплектующие Renishaw, включая калибровочные сферы ACS-1 и программные пакеты под конкретную стойку ЧПУ. На поставку предоставляется гарантия 12 месяцев, к комплекту прилагается техническая документация, а специалисты помогают подобрать версию ПО под систему управления станка и модель установленного щупа.

Программное обеспечение · Renishaw ACS-1

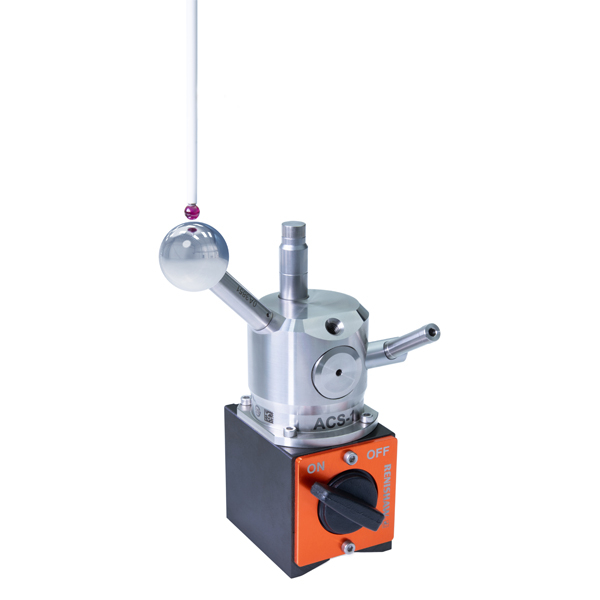

Программное обеспечение для калибровки измерительного зонда ACS-1 для обрабатывающих центров Siemens (с использованием циклов Siemens) RENISHAW

A-4014-0851

Пакет циклов калибровки ACS-1 для стоек Siemens — используется вместе с эталонной калибровочной сферой для автоматической проверки диаметра щупа.

Стойка Siemens Назначение калибровка щупа

Цена по запросу Смотреть в каталоге →

Какое исполнение Renishaw Advanced Calibration Sphere ACS-1 выбрать

Выбор исполнения ACS-1 определяется не самой сферой (она универсальна геометрически), а тем, под какую систему ЧПУ нужен цикл калибровки. Для станков на Siemens берут пакет с циклами Siemens, для Fanuc, Makino и Mitsubishi Meldas — модуль на базе Fanuc Macro B, для обрабатывающих центров Mazak Integrex и Vortex — отдельный пакет под Mazatrol, для станков Okuma — соответствующую версию под их систему управления. Перед заказом стоит уточнить модель установленного измерительного щупа и версию стойки — от этого зависит, какие макросы и параметры войдут в комплект. Подробнее о подборе датчиков для конкретных задач можно почитать в материале о том, как выбрать датчики Renishaw для ЧПУ.

Поставка и подбор. Уточните у наших специалистов модель зонда, систему ЧПУ станка и версию управляющего ПО — так вы получите работающий комплект ACS-1 без риска несовместимости циклов. Renishaw в каталоге cnc360 →

Частые вопросы

Для чего нужна Renishaw Advanced Calibration Sphere ACS-1?: Для автоматической калибровки диаметра стилуса измерительного щупа прямо на станке. Цикл ПО обходит сферу по заданной траектории и рассчитывает точное значение диаметра и смещение центра щупа.
С какими измерительными зондами Renishaw совместима ACS-1?: Сфера предназначена для работы с измерительными щупами Renishaw, устанавливаемыми на обрабатывающих центрах. Точную совместимость с конкретной моделью зонда уточняйте по руководству станка и документации на щуп.
Чем отличаются версии программного обеспечения ACS-1 для разных стоек?: Отличается набор макросов и циклов калибровки под конкретную систему ЧПУ — Siemens, Fanuc Macro B/Makino/Mitsubishi Meldas, Mazak Integrex/Vortex или Okuma. Сама сфера при этом остаётся одинаковой, меняется только программный модуль.
Можно ли использовать одну сферу ACS-1 для нескольких станков с разными стойками?: Да, если для каждой стойки установлен соответствующий пакет циклов калибровки. Физически сфера универсальна, ограничение только в программном обеспечении под конкретную систему ЧПУ.

Где скачать даташит и руководство

Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw Advanced Calibration Sphere ACS-1 на сайте «Эффективное производство».

Скачать паспорт (PDF) Первоисточник: Renishaw
