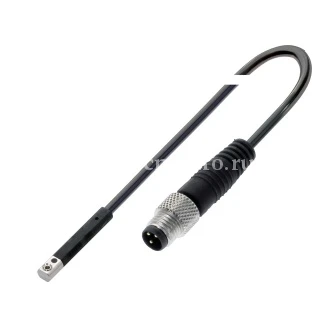

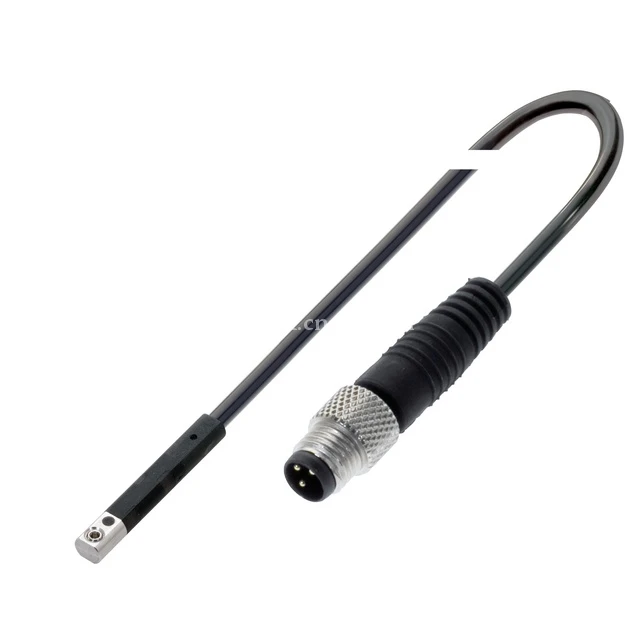

Магнитный датчик BALLUFF BMF 243K-PS-C-2A-SA2-S49-00,3

BMF 243K-PS-C-2A-SA2-S49-00,3, Кабель со штекерным разъемом, Замыкатель (NO), P-N-P,Материал корпуса PA 12,IP67, 3.00x3.75x24.0 mm, Область применения: Пневмоцилиндры с C-образной канавкой, напр. SMC, Festo*, Schunk, Sommer, Gimatic (*не подходит для Festo серий ADVC и AEVC)

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

Магнитный датчик BALLUFF BMF 243K-PS-C-2A-SA2-S49-00,3
Магнитный датчик BALLUFF BMF 243K-PS-C-2A-SA2-S49-00,3

BMF 243K-PS-C-2A-SA2-S49-00,3, Кабель со штекерным разъемом, Замыкатель (NO), P-N-P,Материал корпуса PA 12,IP67, 3.00x3.75x24.0 mm, Область применения: Пневмоцилиндры с C-образной канавкой, напр. SMC, Festo*, Schunk, Sommer, Gimatic (*не подходит для Festo серий ADVC и AEVC)

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

Пневмоцилиндры
Производитель: BALLUFF
под заказ

КЛЮЧЕВЫЕ АТРИБУТЫ

Серия BMF 243
Типоразмер цилиндра C-образный паз
Подключение Кабель со штекерным разъемом, PUR, 0.30 m, M08x1-S49
Функция выхода  Замыкатель (NO)
Рабочее напряжение 10.0...30.0 V

ОБЩИЕ АТРИБУТЫ

Базовый стандарт IEC 60947-5-2
Группа продуктов Датчик магнитного поля
Дополнительный текст После устранения перегрузки датчик снова готов к работе.
Допуски / соответствие cULus
CE
Защита от короткого замыкания да
Защита от переполюсовки да
Индикация функций да
Комплект поставки Кабельный зажим для C-образного паза. Угловая отвертка DIN 911 размер 0,9
Марка GLOBAL
Область применения Пневмоцилиндры с C-образной канавкой,напр. SMC, Festo*, Shunk, Sommer, Gimatic (* не подходит для Festo серий ADVC и AEVC)
Степень защиты по IEC 60529 IP67
Указание по монтажу 889416



ЭЛЕКТРИЧЕСКИЕ АТРИБУТЫ

Вид подключения Кабель со штекерным разъемом
Гарантированная напряженность переключающего поля Hа 2.4 kA/m
Гистерезис H макс. (в% от Hn) 45%
Ёмкость нагрузки макс. (при Ue) 0.45 µF
Задержка включения Топ макс. 0.07 ms
Номин. напряжение развязки Ui 75 DC
Номин. рабочее напряжение Ue DC 24.0 V
Номинальная напряженность переключающего поля Hn 2.0 kA/m
Номинальный ток короткого замыкания 100 A
Остаточная волнистость макс. (% от Ue ) 15 %
Падение напряжения статич. макс. 2.0 V
Переключающий выход P-N-P
Рабочее напряжение UB макс. DC [В] 30.0 V
Рабочее напряжение UB мин. DC [В] 10.0 V
Расчетный рабочий ток Ie 100 mA
Ток холостого хода Io без затух. макс. 4.5 mA
Ток холостого хода Io с затуханием макс. 7.5 mA
Функция переключения Замыкатель (NO)
Частота переключения f макс. (при Ue) 3000 Hz
Электрическое наполнение DC, постоянное напряжение



МЕХАНИЧЕСКИЕ АТРИБУТЫ

Вид соединителя M08x1-S49
Высота (малая сторона) 3.00 mm
Глубина 3.75 mm
Диаметр кабеля D макс. 2.4 mm
Длина кабеля 0.30 m
Макс. отклон. температуры (% от Hn) 0.3 %
Материал активной поверхности PA 12
Материал зажимного винта Stainless Steel
Материал корпуса PA 12
Материал оболочки кабеля PUR
Момент затяжки 0.07 Hм
Окружающая температура Ta макс. 85 °C
Окружающая температура Ta мин. -25 °C
Тип крепления сверху вставляется в C-образный паз
Ширина (длинная сторона) 24.0 mm
