Оптоэлектронный датчик BALLUFF BOS 12M-NS-1YA-BO-C-03

BOS 12M-NS-1YA-BO-C-03, СИД, красный, кабель, Замыкатель, N-P-N (1x).

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

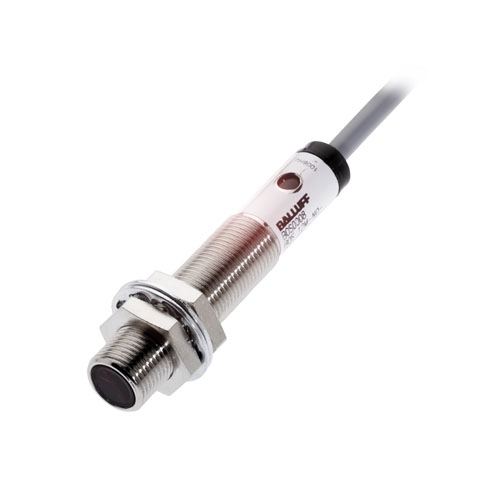

Оптоэлектронный датчик BALLUFF BOS 12M-NS-1YA-BO-C-03
0 5 5 1
Оптоэлектронный датчик BALLUFF BOS 12M-NS-1YA-BO-C-03
(1)

BOS 12M-NS-1YA-BO-C-03, СИД, красный, кабель, Замыкатель, N-P-N (1x).

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

Производитель: BALLUFF

КЛЮЧЕВЫЕ АТРИБУТЫ

Группа продуктов Оптоэлектронный датчик
Принцип действия, оптич. Оптический щуп, триангуляция
Серия Серия 12 М
Конструкция Цилиндр, прямая оптика
Размеры Ø12, 0 ммх65.0 mm
Дальность действия Sn 100 мм
Вид излучения СИД,красный
Подключение кабель, PVC, 3.00 m
Переключательный выход N-P-N (1x)
Функция переключения Замыкатель
Рабочее напряжение 10.0...30.0 V
Частота переключения f макс. (при Ue) 200 Hz
Окружающая температура -5...55°C
Степень защиты по IEC 60529 IP67

ОБЩИЕ АТРИБУТЫ

Базовый стандарт IEC 60947-5-2
Группа продуктов Оптоэлектронный датчик
Дополнительный текст

Комплектующие заказываются отдельно.Базовый объект (измерительная пластина): серый лист, 100 x 100, 90 % отражение, осевое приближение. После устранения перегрузки датчик снова готов к работе.

Допуски / соответствие

cULus

CE

Защита от короткого замыкания да
Защита от переполюсовки да
Индикация Выходная функция - СИД ЖЛТ
Марка GLOBAL
Серия Серия 12М
Степень защиты по IEC 60529 IP67



ЭЛЕКТРИЧЕСКИЕ АТРИБУТЫ

Вид подключения кабель
Ёмкость нагрузки макс. (при Ue) 0.50 µF
Задержка включения Топ макс. 3.00 ms
Макс. ток холостого хода Io при Ue 20 mA
Номин. напряжение развязки Ui 75 B=
Номин. рабочее напряжение Ue DC 24.0 V
Остаточная волнистость макс. (% от Ue ) 15 %
Падение напряжения Ud макс. 3.5 V
Переключающий выход N-P-N (1x)
Рабочее напряжение UB макс. DC [В] 30.0 V
Рабочее напряжение UB мин. DC [В] 10.0 V
Расчетный рабочий ток Ie 200 mA
Функция переключения Замыкатель
Частота переключения f макс. (при Ue) 200 Hz
Электрическое исполнение DC, постоянное напряжение



МЕХАНИЧЕСКИЕ АТРИБУТЫ

Дальность действия Sn Sn= 100 мм
Диаметр кабеля D макс. 4,6 mm
Длина 1 Ø12,0 мм
Длина 2 65.0 mm
Длина кабеля 3.00 m
Защита поверхности никелир.
Зона сканирования Sd 0...100 мм
Количество проводников 3
Конструкция Цилиндр, прямая оптика
Макс. момент затяжки 15 Hм
Материал активной поверхности PMMA
Материал корпуса латунь
Материал оболочки кабеля PVC
Минимальная дальность срабатывания 0 mm
Окружающая температура Ta макс. 55 °С
Окружающая температура Ta мин. -5 °С
Реальный промежуток срабатывания Sn [мм] 100 mm
Сечение проводника 0,34 мм2
Тип крепления Гайка M12x1



ОПТИЧЕСКИЕ АТРИБУТЫ

Вид излучения СИД, Красный
Принцип действия, оптич. Оптические щуп, энергетический
Функция переключения,оптич. ЗАМ: срабатывание на освещение
